Главная >> Стандарты

ТУ У 27.1-30354045-006:2007
Прокат для изготовления анкеров

Отменен

Общие положения

Технические условия распространяются на прокат для изготовления анкеров, используемых в технологии анкерного крепления горных выработок.

Пример условного обозначения:
Прокат для изготовления анкеров диаметром 25 мм класса А600 для анкерного (А) крепления горных выработок, шахтный (ш):
Прокат 25 А600ш ТУ У 27.1-30354045-006:2007

Прокат изготавливают номинальным диаметром (dn) 16, 18, 20, 22, 25, 28 и 32 мм.

Внешний вид арматурного проката с винтовым профилем Схема арматурного проката с винтовым профилем Контрольная гайка для проверки геометрических размеров винтового арматурного проката

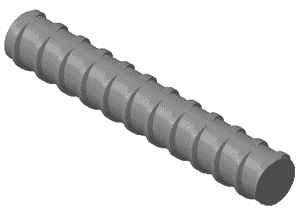

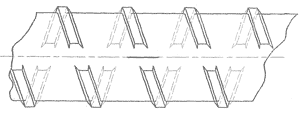

Рис. 1. Внешний вид арматурного проката с винтовым профилем Рис. 2. Схема арматурного проката с винтовым профилем
>> подробнее >>

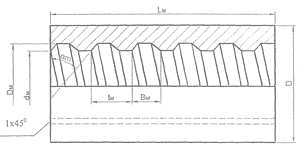

Рис. 3. Контрольная гайка для проверки геометрических размеров арматурного проката
>> подробнее >>



Химический состав

Таблица 1

Химический состав (основные элементы) арматурной стали, %

  C Mn Si S P
Ковшовая проба 0.25 ÷ 0.33 0.90 ÷ 1.30 0.55 ÷ 0.90 не более 0.045 не более 0.040
В готовом прокате 0.25 ÷ 0.33 0.90 ÷ 1.40 0.55 ÷ 0.95 не более 0.050 не более 0.040
>> подробнее >>



Механические свойства



Класс проката Предел текучести, Н/мм2 Временное сопротивление, Н/мм2 Относительное удлинение δ5, % Полное относительное удлинение δmax, %
А400ш 400 500 20 8
А500ш 500 620
А600ш 600 750
Предел текучести σт и временное сопротивление σв определяют с использованием номинальной площади арматурного проката.

Арматурный прокат должен выдерживать испытание на изгиб вокруг оправки диаметром 3∙dн на угол 180°.

Относительное сужение шейки ψ должно быть не менее 12 %.

Для контроля механических свойств арматурного проката от партии отбирают по два образца для испытаний на разрыв и на изгиб. В случае неудовлетворительного результата хотя бы по одному показателю партию бракуют. Повторные испытания не производят.

Остальные требования по аттестации продукции - согласно ДСТУ 3760.



См. также:

ТУ 652 Прокат для изготовления анкерного крепления горных выработок

Термоупрочненный периодический прокат для анкерной крепи горных выработок

Прокат винтового профиля для анкерного крепления
