ТУ У 27.1-30354045-006:2007
Прокат для изготовления анкеров

Размеры



Прокат изготавливают номинальным диаметром (dn) 16, 18, 20, 22, 25, 28 и 32 мм.

Прокат представляет собой овальные прутки с поперечными периодическими выступами, расположенными по однозаходной правой или левой винтовой линии по рисунку 1.

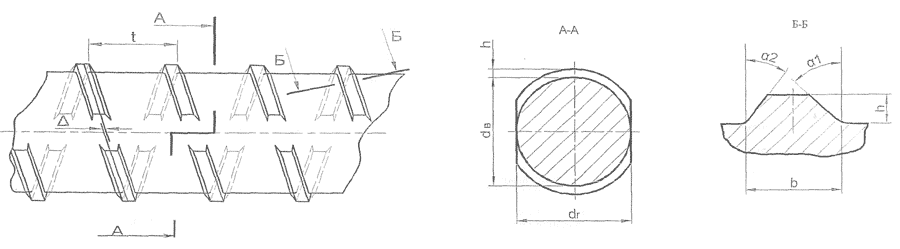

Размеры арматурного проката с винтовым профилем
Рис. 1. Вид прутка

Таблица 1

Размеры арматурного проката по рис. 1, мм
dн dв dr h t b Δ α1, град. α2, град.
номинал пред. окл. номинал пред. окл. номинал пред. окл. номинал пред. окл.
16 15.5 ± 0.3 15.2 ± 0.5 1.4 ± 0.2 10.0 ± 0.2 4.0 ± 0.2 40 30
18 17.4 17.1 1.5 11.0 4.5
20 19.3 19.0 ± 0.6 1.6 12.0 4.8
22 21.3 21.0 1.7 13.2 5.1
25 24.3 23.9 1.8 15.0 5.4 45
28 27.2 26.8 2.0 16.8 6.0
32 31.1 30.7 2.2 19.2 6.6



Номинальный диаметр проката, площадь поперечного сечения, масса одного погонного метра проката и допускаемые отклонения по массе - по ДСТУ 3760. Предельные отклонения по длине и кривизна прутков проката и качество поверхности проката -по ДСТУ 3760.



Точность по шагу и совмещению винтовых выступов контролируют путем навинчивания на всю длину образца контрольной гайки, изготовленной в соответствии с рисунком 2 и таблицей 2.

Контрольная гайка для проверки геометрических размеров винтового арматурного проката Рис. 2. Контрольная гайка для проверки геометрических размеров проката
Номинальный диаметр dм Dм Bм tм αм, град. Lм
16 16.0 19.5 6.0 10.0 40 90
18 18.0 22.0 6.5 11.0 100
20 20.0 24.2 7.0 12.0 110
22 22.1 26.4 7.1 13.2 120
25 25.1 29.6 7.7 15.0 45 140
28 28.1 33.2 8.1 16.8 150
32 32.0 37.5 9.0 19.2 160
