Главная >> Стандарты

ТУ У 27.1-23365425-652:2010
Прокат для изготовления анкерного крепления горных выработок

Общие положения



Технические условия распространяются на прокат винтового профиля со специальными характеристиками. Прокат предназначен для анкерного крепления горных выработок.

Пример условного обозначения:
Прокат диаметром 28 мм винтового профиля (в) с пределом текучести не менее 500 Н/мм2 для анкерного крепления горных выработок (ш):
Прокат 28в А500ш ТУ У 27.1-23365425-652:2010

Прокат изготавливают номинальным диаметром (dn) 20, 22, 25, 28 и 32 мм.

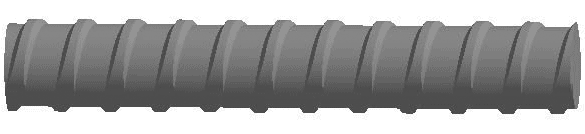

Внешний вид арматурного проката с винтовым профилем Рис. 1. Внешний вид арматурного проката с винтовым профилем
Схема арматурного проката с винтовым профилем Контрольная гайка для проверки геометрических размеров винтового арматурного проката

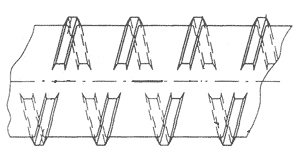

Рис. 2. Схема арматурного проката с винтовым профилем

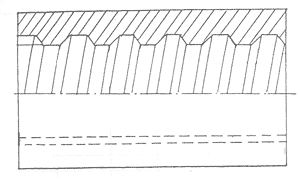

>> подробнее >>		 Рис. 3. Контрольная гайка для проверки геометрических размеров арматурного проката
>> подробнее >>



Химический состав

Таблица 1

Химический состав (основные элементы) арматурной стали, %
  C Mn Si S P
Ковшовая проба 0.25 ÷ 0.33 0.90 ÷ 1.30 не более 0.90 не более 0.045 не более 0.040
В готовом прокате 0.25 ÷ 0.35 0.90 ÷ 1.40 не более 0.95 не более 0.050 не более 0.040
>> подробнее >>



Механические свойства



Класс проката Предел текучести, Н/мм2 Временное сопротивление, Н/мм2 Относительное удлинение δ5, % Полное относительное удлинение δmax, %
А400ш 400 500 20 8
А500ш 500 620
А600ш 600 750 19
Предел текучести σт и временное сопротивление σв определяют с использованием номинальной площади арматурного проката.
Механические свойства проката определяют в состоянии поставки или после искусственного старения.

Требования по аттестации продукции - согласно ДСТУ 3760.
