Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1006Ю по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
См. также:
Нормализованную выборку для SAE 1006 на
СП 150-1
Ненормализированные выборки:
SAE 1006
SAE 1006спЮ
 |
 |
 |

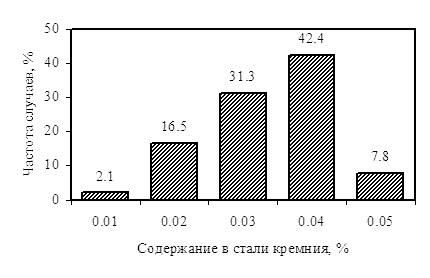

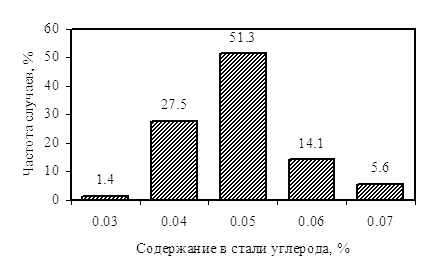

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (141 партия) |
 |
 |
 |
 |
 |

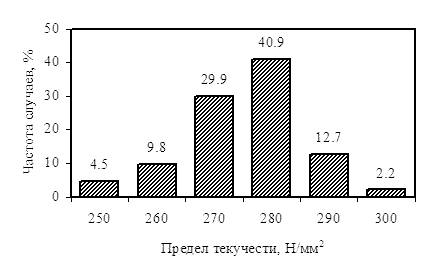

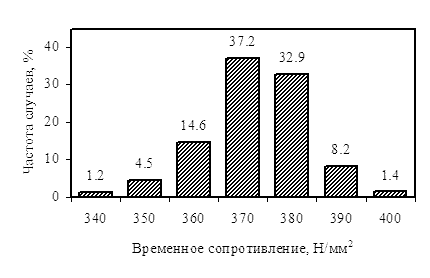

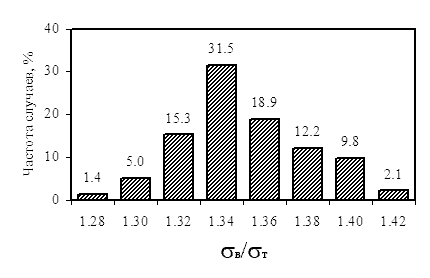

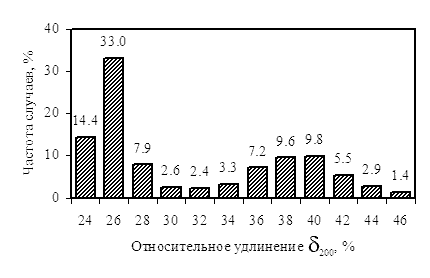

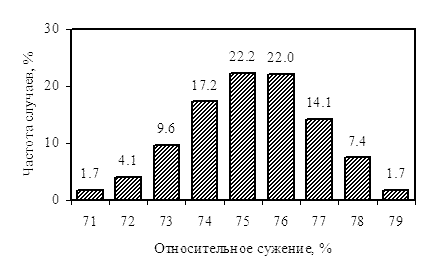

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 419 | 420 | 413 | 421 | 424 |
| Интервал существования для надежности ±1.96σ | 255 ÷ 300 | 350 ÷ 395 | 1.28 ÷ 1.42 | 70 ÷ 80 | 16 ÷ 46 |
| Интервал существования для надежности ±3σ | 240 ÷ 310 | 340 ÷ 410 | 1.24 ÷ 1.46 | 68 ÷ 82 | 8 ÷ 56 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
