Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1006спЮ по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
См. также:
Нормализованную выборку для SAE 1006 на
СП 150-1
Ненормализированные выборки:
SAE 1006
SAE 1006Ю
 |
 |
 |

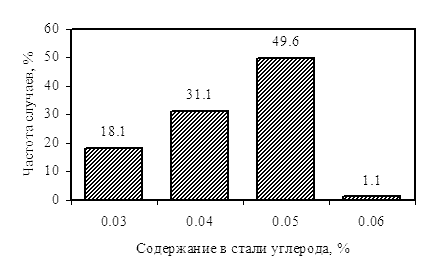

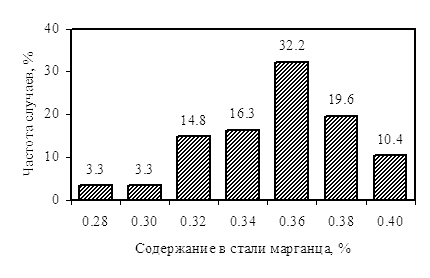

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (90 партий) |
 |
 |
 |
 |
 |

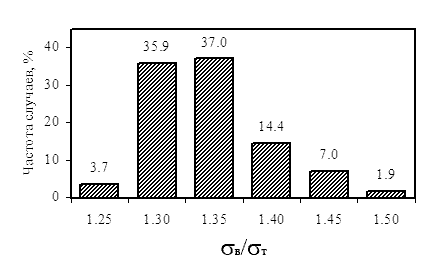

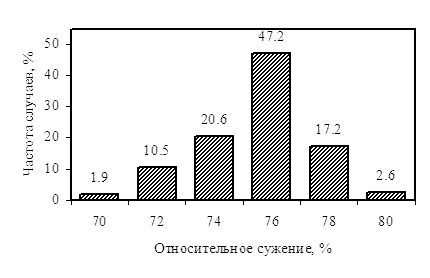

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 270 | 270 | 265 | 268 | 268 |
| Интервал существования для надежности ±1.96σ | 255 ÷ 305 | 350 ÷ 410 | 1.24 ÷ 1.44 | 70 ÷ 80 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 240 ÷ 325 | 335 ÷ 425 | 1.18 ÷ 1.50 | 68 ÷ 82 | 22 ÷ 28 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
