Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1006 по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
См. также: Нормализованную выборку для SAE 1006 на ПС 150-1
Производные марки стали:
Ненормализированные выборки:
SAE 1006спЮ
SAE 1006Ю
 |
 |
 |

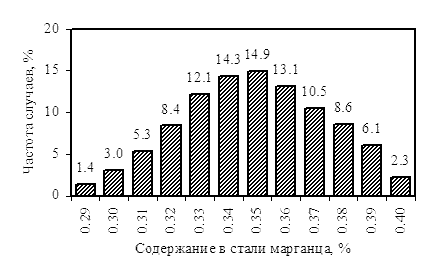

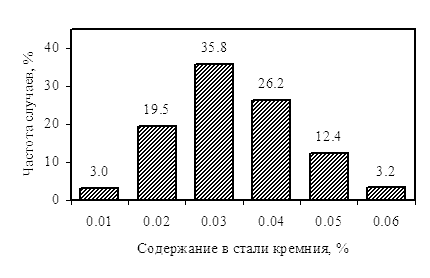

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (7 522 партии) |
 |
 |
 |
 |
 |

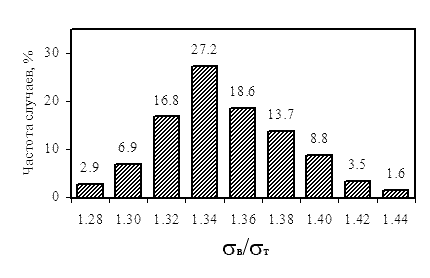

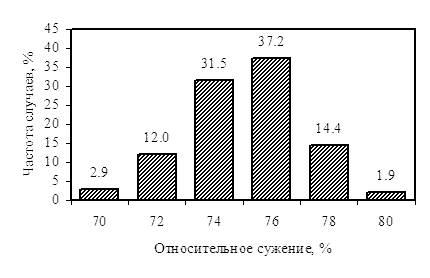

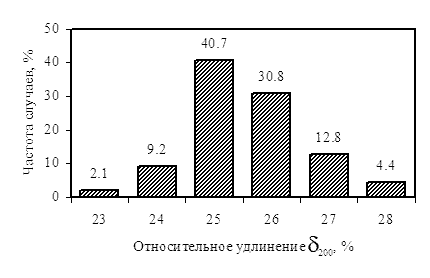

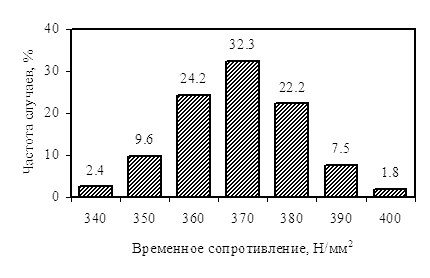

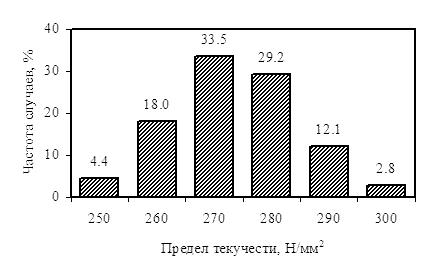

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 23 245 | 23 305 | 23 221 | 23 363 | 23 271 |
| Интервал существования для надежности ±1.96σ | 250 ÷ 300 | 345 ÷ 395 | 1.26 ÷ 1.42 | 70 ÷ 80 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 235 ÷ 310 | 330 ÷ 410 | 1.22 ÷ 1.46 | 68 ÷ 82 | 20 ÷ 30 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
