Фактический расход воды при реализуемой гидродинамике

Гунькин И.А.

10.10.2007

Из серии "Теплотехнические зарисовки 2007"



В предыдущем разделе нами начато рассмотрение задачи определения гидродинамических параметров ЛУО с переменной длиной камеры охлаждения lк (см. рис. 1).

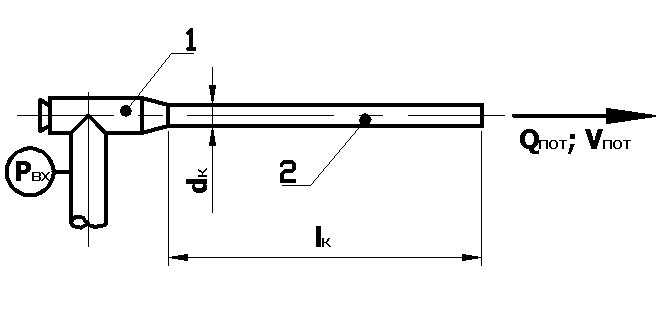

Секция ускоренного охлаждения с переменной длиной камеры охлаждения

Рис. 1. Секция ускоренного охлаждения с переменной длиной камеры охлаждения
1 - форсунка, 2 - камера охлаждения, Pвх - манометр, регистрирующий давление воды перед форсункой, dк - внутренний диаметр камеры охлаждения, lк - длина камеры охлаждения (варьируемая величина), Qпот и vпот - расход охлаждающей воды и скорость потока

Показан метод определения параметров настройки форсунки для обеспечения полного заполнения. Продолжим расчеты, и определим скорость потока и расход охлаждающей воды.

Напор воды перед форсункой составит
Напор воды перед форсункой,
где ξф - коэффициент потерь напора на формирование потока в форсунке.

В работе [3] показано, что коэффициент потерь напора на формирование потока в форсунке можно определить по формуле
ξф = (1-Sс/Sпот)2.

Скорость потока воды в камере охлаждения составит
Скорость потока воды в камере охлаждения,
где Коэффициент истечения воды в секции - коэффициент истечения воды в секции.

Для случая, когда длина камеры охлаждения составляет 1.0 м коэффициент потерь напора на формирование потока в форсунке составит
ξф = (1 - Sс/Sпот)2 = (1 - 0.84)2 = 0.03.

Коэффициент истечения воды в секции -
Коэффициент истечения воды в секции = 1/√1 + 0.03 + 0.42 = 0.83.

Скорость и расход воды в камере охлаждения -
Скорость воды в камере охлаждения = 0.83·√2·9.8·150 = 45.2 (м/с),
Qпот = Sпот·vпот = 1018·10-6·45.2 = 46.0·10-3 (м3/с) [165 м3/час].

Аналогично просчитываем случай, когда длина камеры охлаждения составит 6.5 м:
ξф = (1 - 0.52)2 = 0.23,
μ = 1/√1 + 0.23 + 2.71 = 0.50,
vпот = 0.50·√2·9.8·150 = 27.3 (м/с),
Qпот = 1018·10-6·27.3 = 27.6·10-3 (м3/с) [100 м3/час].

Промежуточные значения расхода воды приведены на рис. 4.

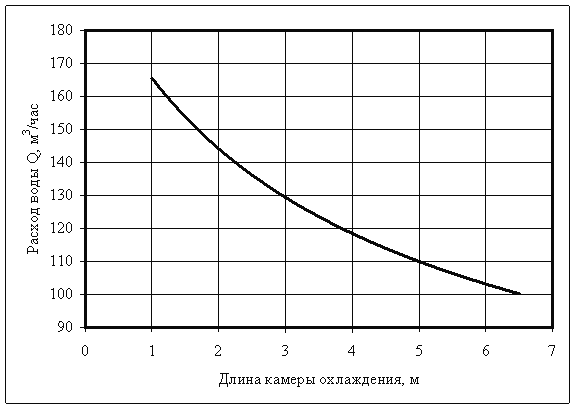

Расход воды в секции ускоренного охлаждения при неизменном давлении и различных длинах камеры охлаждения

Рис. 4. Расход воды в секции ускоренного охлаждения при неизменном давлении и различных длинах камеры охлаждения

lк, м 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5
ξф 0.03 0.05 0.07 0.09 0.11 0.13 0.15 0.17 0.19 0.20 0.22 0.23
μ 0.83 0.77 0.73 0.68 0.65 0.62 0.60 0.57 0.55 0.54 0.52 0.50
vпот, м/с 45.2 41.9 39.3 37.1 35.3 33.7 32.3 31.1 30.0 29.0 28.1 27.3
Qпот, м3/час 165 154 144 136 129 123 118 114 110 106 103 100

Таким образом, при увеличении длины камеры охлаждения в исследуемой секции с 1.0 до 6.5 м и неизменном давлении перед форсункой в 15 кгс/м2 скорость потока в камере охлаждения уменьшится с 45.2 до 27.3 м/с, а расход воды - со 165 до 100 м3/час.



Список источников

1. Развитие методики расчета параметров устройств для охлаждения проката сплошным потоком воды / И.А.Гунькин // Фундаментальные и прикладные проблемы черной металлургии. Сб. научн. трудов, Выпуск 7 (Металловедение и термическая обработка), ИЧМ НАНУ, г. Днепропетровск, 2004. с. 249 - 260.

2. Техническое задание на проведение исследовательской работы “Исследование возможности производства арматурного проката в мотках на сортовой линии МПС 250/150-6” / Ответственный исполнитель: И.А.Гунькин // Внутренний документ предприятия, ОАО “Криворожсталь”, г. Кривой Рог, 2005.

3. Повышение гидротранспортирующей способности линии ускоренного охлаждения ПС 250-3 / Ю.Д.Костенко // Доклад на семинаре технического управления 20.10.2005 г., ОАО “Криворожсталь”, г. Кривой Рог, 2005.
