Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1008спЮ по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
См. также:
SAE 1008
SAE 1008пс.
 |
 |
 |

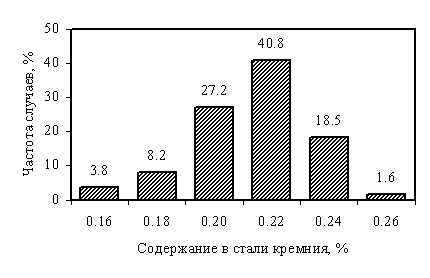

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (61 партия) |
 |
 |
 |
 |
 |
Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |

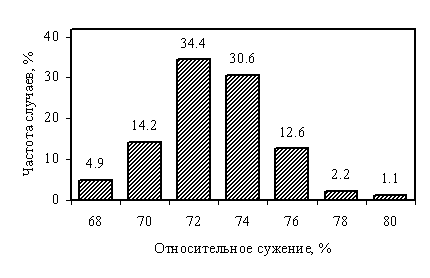

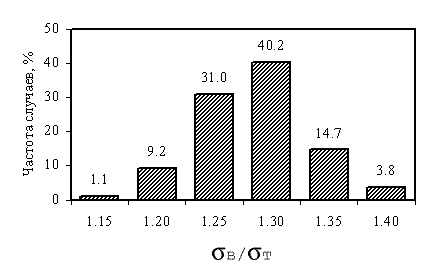

σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 184 | 184 | 184 | 184 | 182 |
| Интервал существования для надежности ±1.96σ | 280 ÷ 345 | 380 ÷ 425 | 1.18 ÷ 1.40 | 66 ÷ 78 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 255 ÷ 370 | 365 ÷ 440 | 1.10 ÷ 1.46 | 64 ÷ 82 | 22 ÷ 28 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
