Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1008 по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
См. также. Производные марки стали:
SAE 1008пс,
SAE 1008спЮ.
 |
 |
 |

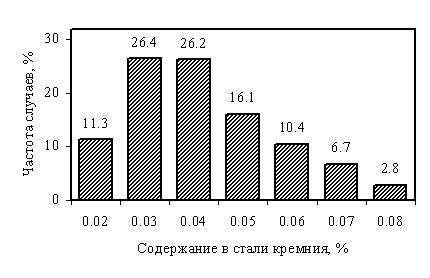

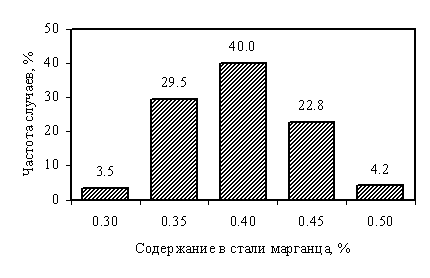

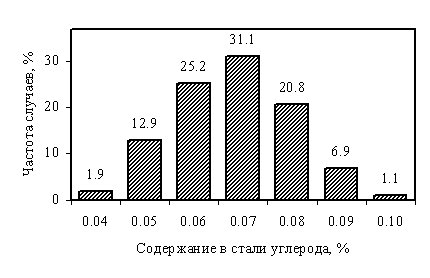

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (7 551 партия) |
 |
 |
 |
 |
 |

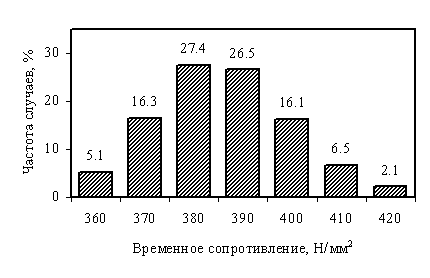

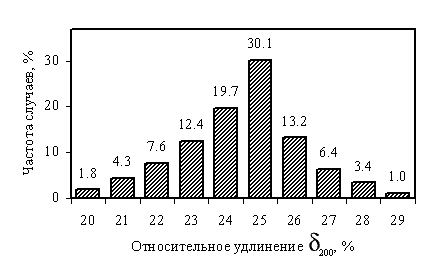

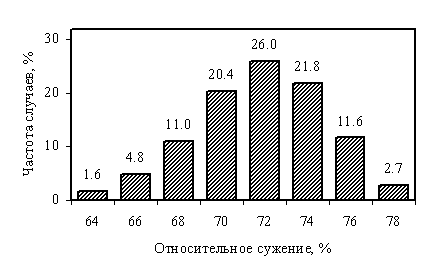

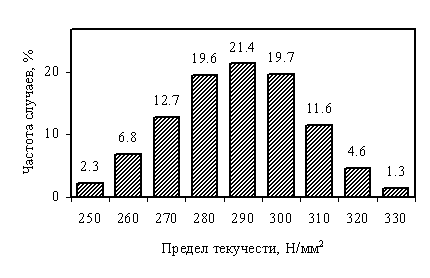

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 22 558 | 22 468 | 22 547 | 22 553 | 22 510 |
| Интервал существования для надежности ±1.96σ | 250 ÷ 325 | 355 ÷ 415 | 1.18 ÷ 1.48 | 64 ÷ 78 | 20 ÷ 28 |
| Интервал существования для надежности ±3σ | 235 ÷ 345 | 340 ÷ 430 | 1.12 ÷ 1.56 | 62 ÷ 82 | 18 ÷ 30 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
