Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1010 по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
См. также: Нормализованную выборку для SAE 1010 на ПС 150-1
 |
 |
 |

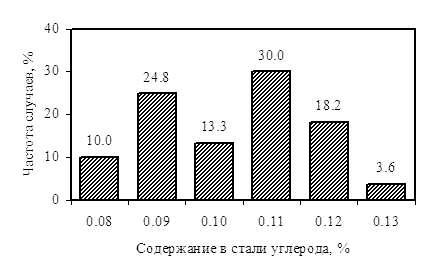

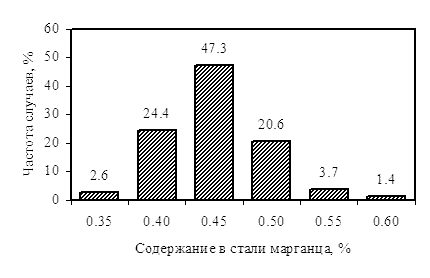

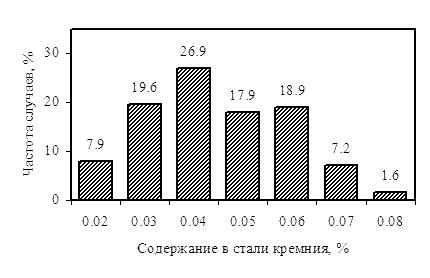

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (435 партий) |
 |
 |
 |
 |
 |
Рис. 2. Механические свойства катанки для исследуемой выборки |

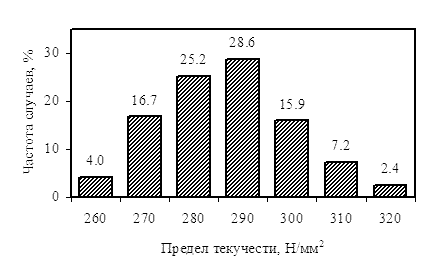

| Предел текучести, Н/мм2 |

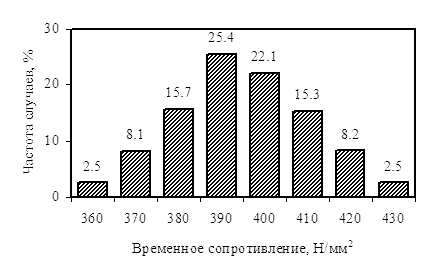

Временное сопротивление, Н/мм2 |

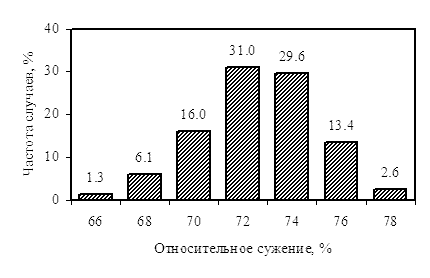

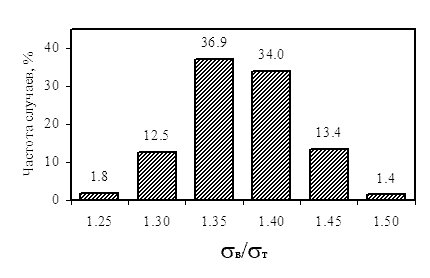

σв/σт | Относительное сужение, % |

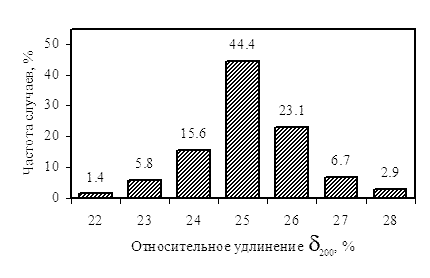

Относительное удлинение δ200, % |
|
| Количество испытаний | 1 318 | 1 313 | 1 315 | 1 322 | 1 318 |
| Интервал существования для надежности ±1.96σ | 255 ÷ 315 | 360 ÷ 430 | 1.28 ÷ 1.48 | 66 ÷ 78 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 240 ÷ 330 | 340 ÷ 450 | 1.22 ÷ 1.54 | 64 ÷ 80 | 20 ÷ 30 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
