Переход на главную страницу сайта “Термист” Термист
Термомеханическое упрочнение арматурного проката
технология, средства, разработка
Главная О сайте Стандарты Технология Устройства
Лаборатория Библиотека Глоссарий Желтые страницы Обратная связь

Механические свойства катанки из стали марки SAE 1010

*** Внимание!!! Черновик!!! ***

<<< Все выборки для проволочных станов <<<

Катанка из стали марки SAE 1010 по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2008 год.

См. также: Ненормализованную выборку для SAE 1010 на ПС 150-1

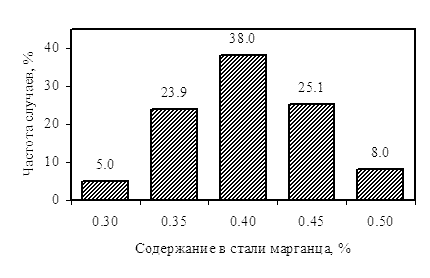

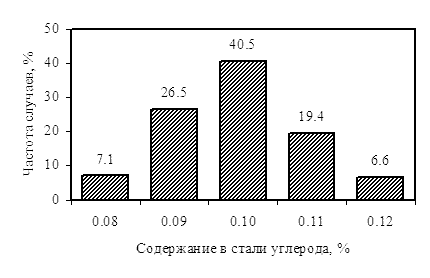

Нормализованная выборка для катанки из стали марки SAE 1010 по ASTM 510. Содержание в стали углерода Нормализованная выборка для катанки из стали марки SAE 1010 по ASTM 510. Содержание в стали марганца

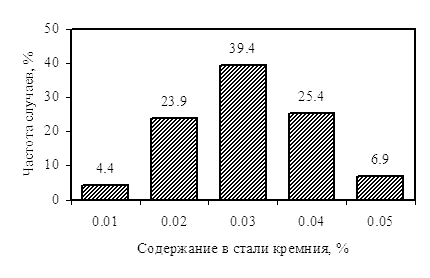

Нормализованная выборка для катанки из стали марки SAE 1010 по ASTM 510. Содержание в стали кремния

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой нормализованной выборке



Таблица 1

Характеристика нормализованной выборки. Содержание элементов дано с надежностью ±1.96·σ
Углерод, % Марганец, % Кремний, % Общее количество наблюдений
0.08 ÷ 0.12 0.30 ÷ 0.50 0.01 ÷ 0.05 665

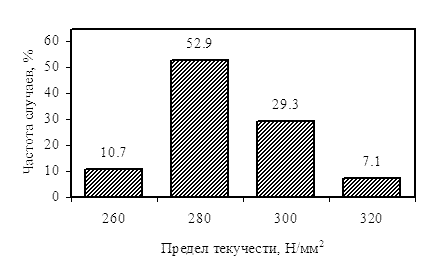

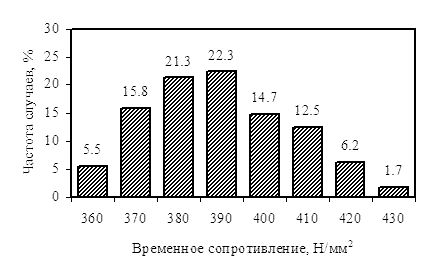

Предел текучести катанки из стали марки SAE 1010 по ASTM 510 Временное сопротивление катанки из стали марки SAE 1010 по ASTM 510

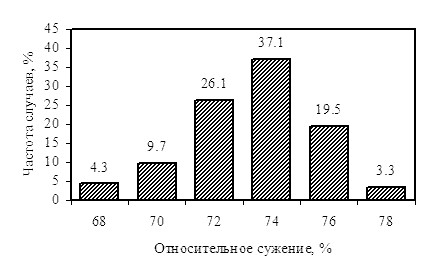

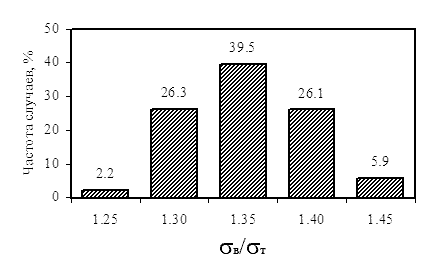

Значение отношения временного сопротивления к пределу текучести для катанки из стали марки SAE 1010 по ASTM 510 Относительное сужение шейки для катанки из стали марки SAE 1010 по ASTM 510

Рис. 2. Механические свойства катанки для исследуемой нормализованной выборки



Таблица 2

Характеристика механических свойств катанки в исследуемой нормализованной выборке
  Предел текучести,
Н/мм2		 Временное сопротивление,
Н/мм2		 σв/σт Относительное сужение,
%
Количество испытаний 550 665 546 660
Интервал существования для надежности ±1.96σ 250 ÷ 320 350 ÷ 430 1.26 ÷ 1.45 68 ÷ 78
Интервал существования для надежности ±3σ 240 ÷ 340 330 ÷ 450 1.20 ÷ 1.51 65 ÷ 81



См. проект "Анализ свойств по нормализованным выборкам"

К началу страницы

Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката

Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"

Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
