Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
Страница в работе
| Таблица 1 |
| Классификация арматурного проката |
| Класс | Марка стали | Группа стали | Тип профиля |
| I | OB 37 | Углеродистая сталь | Гладкий |
| II | PC 52 | Низколегированная сталь | Периодический |
| III | PC 60 |
 |
 |

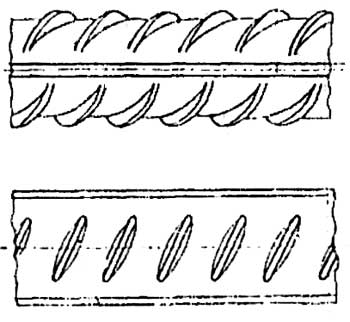

| Профиль арматурного проката марки PC 52 | Профиль арматурного проката марки PC 60 |
| Классификация и размеры, подробнее | |
| Таблица 2 |
| Химический состав стали, не более |
| Марка стали | C | Mn | Si | S | P | Cэкв |
| OB 37 | 0.23 | 0.75 | 0.07 | 0.045 | 0.045 | |
| PC 52 | 0.22 | 1.60 | 0.55 | |||
| PC 60 | 0.27 | 0.50 |
| Cэкв = C + Mn/6 |
| Химический состав стали подробнее |
| Таблица 3 |
| Механические свойства арматурного проката при испытании на разрыв, не менее |
| Марка стали | Номинальный диаметр, мм | Предел текучести, Н/мм2 | Временное сопротивление, Н/мм2 | Относительное удлинение (пятикратное), % |
| OB 37 | 6 - 12 | 255 | 360 | 25 |
| 14 - 40 | 235 | |||
| PC 52 | 6 - 14 | 355 | 510 | 20 |
| 16 - 28 | 345 | |||
| 32 - 40 | 335 | |||
| более 40 | Оговаривается в контракте | |||
| PC 60 | 6 - 12 | 420 | 590 | 16 |
| 14 - 28 | 405 | |||
| 32 - 40 | 395 | |||
| Предел текучести и временное сопротивление определяются по площади номинального сечения |
| Механические свойства арматурного проката подробнее |
| Таблица 4 |
| Требования к испытаниям на изгиб |
| Марка стали | Диаметр оправки | Угол изгиба |
| OB 37 | 0.5∙dном | 180° |
| PC 52 | 3∙dном | |
| PC 60 |
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
