ДСТУ 3760:2006 Прокат арматурный для железобетонных конструкций

Классификация. Основные параметры и размеры.

Стандарт распространяется на прокат арматурный гладкого и периодического профиля диаметром от 5.5 до 40 мм, предназначенный для армирования обычных и предварительно напряженных железобетонных конструкций.

Классификация

Арматурный прокат (А) подразделяют на классы в зависимости от показателя механических свойств (установленного стандартом нормируемого значения условного или физического предела текучести в Н/мм²) и служебных характеристик.

В зависимости от служебных свойств арматурный прокат подразделяют на:
- свариваемый (индекс С),
- стойкий против коррозионного растрескивания под напряжением (индекс К),
- свариваемый и стойкий против коррозионного растрескивания под напряжением (индекс СК),
- несвариваемый (без индекса С),
- нестойкий против коррозионного растрескивания (без индекса К).

Арматурный прокат изготовляют классов:
- А240С - с гладким профилем;
- А400С, А500С, А600, А600С, А600К, А800, А800К, А800СК и А1000 - с периодическим профилем.

Арматурный прокат изготовляют горячекатаным или термомеханически упрочненным. Способ производства определяет изготовитель. Для проката, поставляемого на внутренний рынок Украины, способ производства должен указан в сопровождающей допументации.

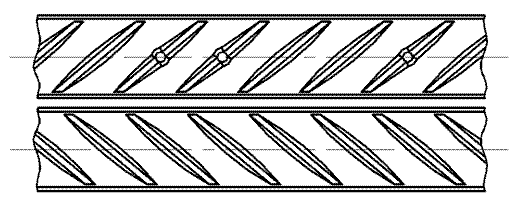

Рис. 1. Расположение поперечных ребер на арматурном прокате периодического профиля по ДСТУ 3760 На трех ребрах верхней части рисунка расположены маркировочные точки.

Арматурный прокат должен иметь прокатную маркировку в виде точек, выступов, других знаков или соответствующие изменения периодического профиля, обозначающие: - предприятие-изготовитель; - класс арматурного проката.

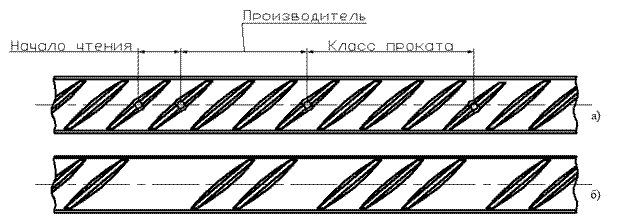

Рис. 2. Схема прокатной маркировки арматурного проката по ДСТУ 3760 для предприятий Украины а) маркировка точками, б) маркировка пропусками ребер. На рисунке показана маркировка арматурного проката класса А400С производства ОАО “АрселорМиттал Кривой Рог”

Две точки подряд (пропуск двух наклонных ребер) - начало чтения

Основные параметры и размеры

Профильный ряд:
5.5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36 и 40 мм.
Площадь сечения арматурного проката и масса погонного метра см. здесь.

Арматурный прокат круглый гладкого профиля изготовляют диаметром от 5.5 до 40 мм по ГОСТ 2590 обычной точности.

Арматурный прокат периодического профиля изготовляют номинальным диаметром от 6 до 40 мм по рисунку 1. Прутки должны иметь поперечные выступы серповидной формы, которые не должны соединяться с продольными выступами. Продольные выступы не обязательны. По соглашению изготовителя с потребителем допускается изготовление проката промежуточных размеров и с другими периодическими профилями.

Арматурный прокат поставляют в прутках и мотках.

Кривизна прутков не должна превышать 6 мм на 1 м измеряемой длины.

Примеры условного обозначения:

Арматурный прокат диаметром 20 мм класса А1000:
20 А1000 ДСТУ 3760:2006;
Арматурный прокат диаметром 8 мм класса А400С свариваемый:
8 А400С ДСТУ 3760:2006.
