Для случая, когда длина камеры охлаждения составляет 1.0 м
общий коэффициент потерь от трения охлаждающей воды о стенки камеры охлаждения
составит
ξк = λк·lк/dк = 15·10-3·1.0/36·10-3 =
0.42.
Полное заполнение камеры охлаждения обеспечивается
выполнением параметра
=
0.84.
Для наглядности величину параметра Sс/Sпот
можно перевести в более понятный для технолога параметр - “отвороты”. В общем
случае связь Sс/Sпот = f(n), где n - количество отворотов
сопла форсунки зависит от конкретной конструкции форсунки. В работе [2]
показано, что в частном случае можно использовать связь
Sс = π·Δш·tg(α)·n·(dк+Δш·tg(α)·n),
где
dк - диаметр камеры охлаждения,
α - угол наклона конусов форсунки,
Δш - шаг резьбы сопла форсунки.
Для форсунки с углом наклона конусов α = 15° и шагом резьбы сопла форсунки Δш = 3 мм соотношение Sс/Sпот = 0.84 будет выполняться при количестве отворотов сопла форсунки n = 8.0.
Аналогично просчитываем случай, когда длина камеры охлаждения
составляет 6.5 м:
ξк = 15·10-3·6.5/36·10-3 =
2.71,
Sс/Sк = 1/√1+2.71 =
0.52,
n = 5.2.
Таким образом, при увеличении длины камеры охлаждения в исследуемой секции с 1.0 до 6.5 м общий коэффициент потерь от трения охлаждающей воды о стенки камеры охлаждения увеличится с 0.42 до 2.71. Для полного заполнения камеры охлаждения при этом необходимо снизить количество отворотов сопла форсунки с 8.0 до 5.2 отворотов.
Промежуточные величины настройки форсунки приведены на рис. 3.
 |

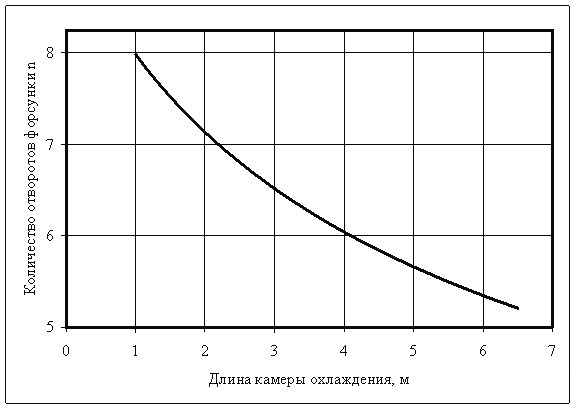

Рис. 3. Изменение настройки форсунки для обеспечения полного заполнения при изменении длины камеры охлаждения |
| lк, м | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 |
| ξк | 0.42 | 0.63 | 0.83 | 1.04 | 1.25 | 1.46 | 1.67 | 1.88 | 2.08 | 2.29 | 2.50 | 2.71 |
| Sс/Sпот | 0.84 | 0.78 | 0.74 | 0.70 | 0.67 | 0.64 | 0.61 | 0.59 | 0.57 | 0.55 | 0.53 | 0.52 |
| n, отв. | 8.0 | 7.5 | 7.1 | 6.8 | 6.5 | 6.3 | 6.0 | 5.8 | 5.7 | 5.5 | 5.3 | 5.2 |
