Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка

Методы определения механических свойств

Из учебника А.П.Гуляева "Металловедение"

Страница в работе

Для того, чтобы приблизить результаты испытаний к реальным условиям эксплуатации материала в конструкции и получить цифры, характеризующие конструктивную прочность, довольно широко стали применять испытание на растяжение с концентраторами (надрезами). Прочность в этом случае (σ_в^н) определяли как разрушающее напряжение, деленное на сечение нетто (живое сечение в месте надреза).

При испытании надрезанных образцов получилась такая принципиальная закономерность (рис. 58).

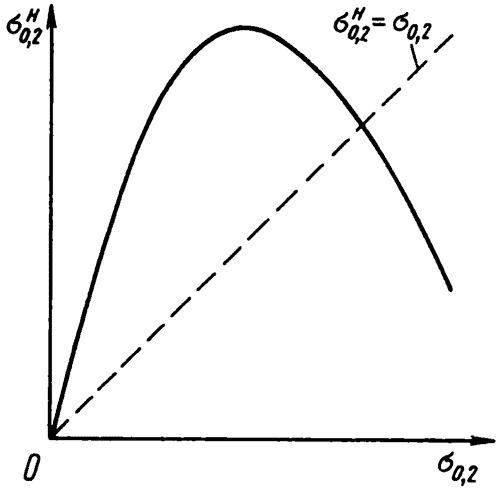

Рис. 58. Предел текучести гладкого (σ0.2) и надрезанного (σ0.2н) образцов

В случае вязкого разрушения в результате большой местной пластической деформации и местного сильного упрочнения прочность образца с концентратором всегда выше, чем гладкого.

В случае хрупкого разрушения надрезанный образец имеет значительно меньшую прочность, крайне непостоянную по величине. Поэтому испытание надрезанных образцов с определением не вязкости разрушения, а предела прочности не вполне целесообразно, так как при вязком разрушении получают завышенные значения прочности, а при хрупком - ненадежные и нестабильные значения. При столь большом значении концентратора на результаты испытания хрупких материалов оказалось, что в этом случае важное значение имеют многие моменты, не оказывающие влияния на результаты испытания мягких материалов (состояние поверхности, технология изготовления образцов, соосность захватов машины и др.). Практически эти моменты не сказываются при испытании материалов с прочностью до 1 500 МПа (и при ψ > 40 %).

Использована публикация:
Гуляев А.П. Металловедение. Учебник для втузов. 6-е изд., перераб. и доп. М.: Металлургия, 1986. 544 с.
стр. *** - ***.

К началу страницы

Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката

Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"

Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
