Переход на главную страницу сайта “Термист”

Термист
Термомеханическое упрочнение арматурного проката
технология, средства, разработка

Главная	О сайте	Стандарты	Технология	Устройства
Лаборатория	Библиотека	Глоссарий	Желтые страницы	Обратная связь

УДК 620.193:669.14

Исследование коррозионной стойкости арматурного проката к атмосферному воздействию

Писаренко В.Г., Мамаев А.В., Кущ С.Н., Костенко Ю.Д.

ОАО “Криворожсталь”

Проведена работа с целью исследования влияния кислорода и технологических параметров термообработки на коррозионную стойкость арматурного проката путем получения на поверхности раската слоя окалины различной толщины. В условиях МС 250-1 на периодическом профиле диаметром 12 мм из Ст3пс плавки № 233080 (С - 0,19 %; Mn - 0.63 %; Si - 0.06 %) проведен эксперимент на четырех заготовках с различными режимами и средами термообработки. Режимы ускоренного охлаждения на многосекционной установке выбирались с целью обеспечения однородности прочностных свойств (Таб. № 1) изменением давления охлаждающей воды перед форсункой. Обогащение кислородом поверхности проката производили на второй и первой секциях попеременно.

Таблица № 1.
№ п.п	Мех. свойства; Н/мм²			Длина секции; мм	Толщина слоя окалины; мм
№ п.п	σ_т	σ_в	δ₅; %	Длина секции; мм	Толщина слоя окалины; мм
1	610	690	18,0	I; III - 1 700	0.00 ÷ 0.010
2	620	700	20,5	I; III - 1 700; 2^* - 3 600	0.00 ÷ 0.025
3	620	680	19,0	1^*; II - 3 600; III - 1 700	0.01 ÷ 0.020
4	620	680	20,5	II - 3 600; III - 1 700	0.005 ÷ 0.012

1; 2^** - кислород

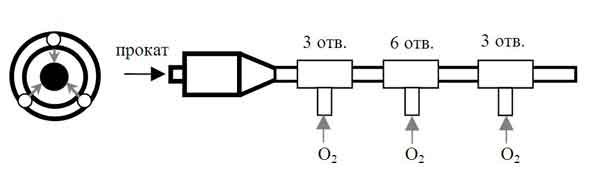

Подача кислорода осуществлялась в трубу охлаждения, в трех местах, через отверстия диаметром 8 мм общим количеством 12 шт с дюймового распределителя. Этим обеспечивался вертикально направленный поток к поверхности раската и полное заполнение проходного сечения конструкции используемым газом (Рис. 1.).

Подача кислорода в камеры ускоренного охлаждения осуществлялась в трех местах, через отверстия диаметром 8 мм общим количеством 12 шт.
Рис. 1.

Соотношение выступившей коррозии, в результате атмосферного воздействия по истечение 7 дней, к общей площади образцов составляет:

при охлаждении водой на 1^й и 3^й секциях в образце № 1 окисление поверхности выражается 70 %;
та же схема водяного охлаждения, но с введением кислорода на второй секции - № 2 / 60 %;
охлаждение водой во 2^й, 3^й секциях и кислорода на 1^й – проба № 3 / 30 %;
та же схема водяного охлаждения, но без кислорода - № 4 поражение составило 65 %.

Опубликовано:

Исследование коррозионной стойкости арматурного проката к атмосферному воздействию / Писаренко В.Г., Мамаев А.В., Кущ С.Н., Костенко Ю.Д. // Металознавство та термiчна обробка металiв: Науков. та iнформ. бюл. / ПДАБА. - Дн-вськ. - 2005. - № 3. - С. 42.

К началу страницы

Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката

Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"

Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
