Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
Главная | О сайте | Стандарты | Технология | Устройства |
Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
УДК 669.14.018.263:669.788:620.17
Донецкий политехнический институт, Тульский филиал ЦНИИЧЕРМЕТ, Макеевский металлургический завод
В высокопрочных арматурных сталях с бейнитной или бейнитно-трооститной структурой восстановление пластических свойств при вылеживании или низком отпуске обусловлено выделением водорода [1 - 4].
В данной работе изучено влияние вылеживания и кипячения арматуры из стали 80С (0.76 % C; 0.75 % Mn; 0.67 % Si; 0.029 % Ti) имеющей сорбитно-перлитную структуру, на изменение механических свойств и содержание водорода.
Испытания на растяжение проводили на натурных пятикратных образцах. Содержание водорода определяли методом вакуум-плавления на приборе «Бальцерс». Влияние вылеживания образцов при комнатной температуре на содержание водорода и механические свойства арматурных стержней диаметром 14 мм, приведено в таблице.
Продолжительность вылеживания в сутках | σ0.2, кГ/мм2 | σв, кГ/мм2 | δ5, % | Угол холодного загиба, градусы | H, см3/100 г |
После прокатки | 72 | 110 | 7.53 | 45.0 | 2.80 |
2 | 71 | 109 | 9.53 | 62.0 | 1.90 |
4 | 71 | 109 | 10.43 | 90.3 | 1.50 |
10 | 71 | 111 | 11.43 | 120.0 | 1.18 |
15 | 71 | 110 | 12.10 | 147.6 | 1.06 |
30 | 72 | 109 | 12.10 | 161.0 | 0.62 |
Примечание. Механические свойства даны средние из 5 испытаний; содержание водорода - средее из 3 определений. |
Из таблицы видно, что прочностные свойства σ0.2 и σв стали 80С в процессе вылеживания не изменяются. Пластические же свойства δ5 и α° резко возрастают, особенно в первые 2 - 4 дня после прокатки. В дальнейшем прирост относительного удлинения замедляется и через 15 дней δ5 стабилизируется. Угол холодного загиба в течение месяца непрерывно возрастает.
Характер понижения содержания водорода и роста пластичности, особенно относительного удлинения, одинаков. Удаление водорода, который охрупчивает сорбито-перлитную структуру, - основная причина повышения пластичности стали 80С при вылеживании так же, как и бейнитных арматурных сталей.
Удаление водорода, а следовательно, и повышение пластичности стержней можно ускорить кипячением или низким отпуском, а на железобетонных заводах - пропаркой арматуры перед натяжением. Прирост относительного удлинения (см. рисунок) за 5 ч кипячения составляет 3 % (абс.), т. е. столько же, сколько за 4 дня вылеживания. Содержание водорода в стержнях снижается при этом с 2.5 до 1.7 см3/100 г.

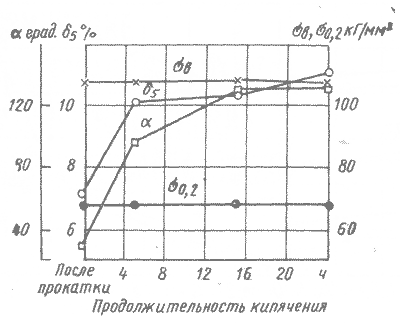

Влияние продолжительности кипячения на механические свойства арматурных стержней диаметром 16 мм |
Угол холодного загиба возрастает и при более длительном кипячении, но уже после 5 ч величина его становится больше требуемых ГОСТом значений.
Увеличение пластичности стержней подтверждает решающее значение водорода в охрупчивании высокопрочных арматурных сталей.
Полученные в работе данные позволяют рекомендовать, в случае неудовлетворительной пластичности арматуры из стали 80С после прокатки, выдержку ее на воздухе 2 - 4 дня или кипячение в течение не менее 5 ч. На железобетонных заводах в таких случаях целесообразно пропаривать стержни перед натяжением в течение 2 - 5 ч, в зависимости от температуры пара и пластических свойств металла.
1. Брайнин И.Е. и др. «Известия вузов, Черная металлургия», 1964, № 10.
2. Брайнин И.Е. и др. Сб. «Металлургическая и горнорудная промышленность», 1969, №< 2.
3. Гуляев А.П. и др. Сб. Трудов ЦНИИЧМ «Специальные стали и сплавы», вып. 52. М., «Металлургия», 1967.
4. Гуляев А.П. «Сталь», 1969, № 7.
5. Алферов К.С. и др. «МиТОМ» 1965, № 1.
Влияние водорода на пластические свойства высокопрочной арматурной стали 80С / Тупилко В.М., Сапиро В.С., Терещенко В.Т., Алферов К.С. // МиТОМ. № 2. 1971. с. 64 - 65.
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
