Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Арматурный прокат класса OB 37 по стандарту Румынии STAS 438/1 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 года.
 |
 |
 |

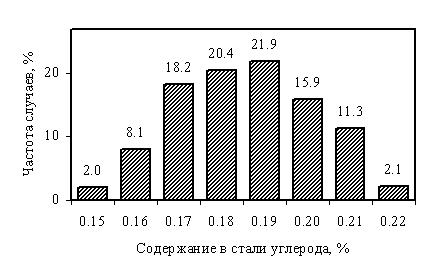

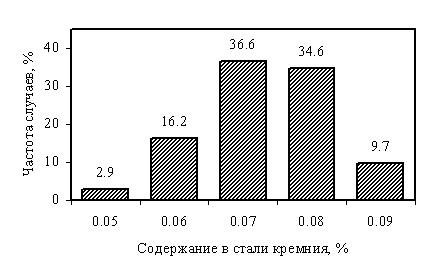

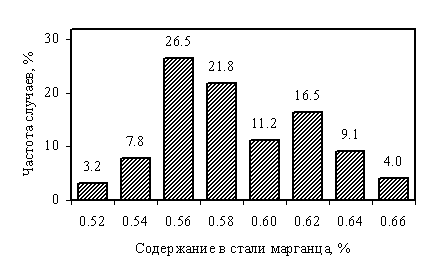

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (1 192 партии) |
 |
 |
 |
 |
|

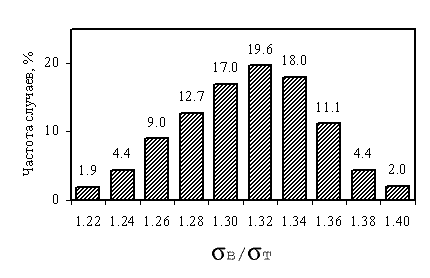

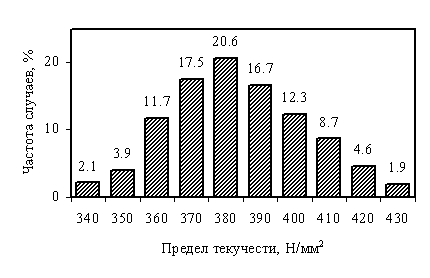

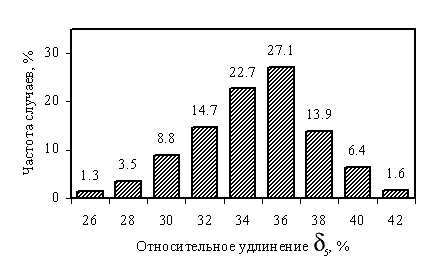

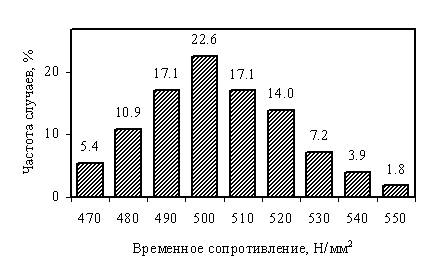

Рис. 2. Механические свойства арматурного проката для исследуемой выборки |
|
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное удлинение δ5, % |
|
| Количество испытаний | 2 390 | 2 392 | 2 387 | 2 400 |
| Интервал существования для надежности ±1.96σ | 340 ÷ 425 | 465 ÷ 545 | 1.22 ÷ 1.40 | 28 ÷ 42 |
| Интервал существования для надежности ±3σ | 320 ÷ 450 | 440 ÷ 565 | 1.16 ÷ 1.44 | 24 ÷ 46 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
