Механические свойства катанки из стали марки Ст3пс

*** Внимание!!! Черновик!!! ***

<<< Все выборки для проволочных станов <<<

Катанка из стали марки Ст3пс по ГОСТ 380 переведенная и прокатанная по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.

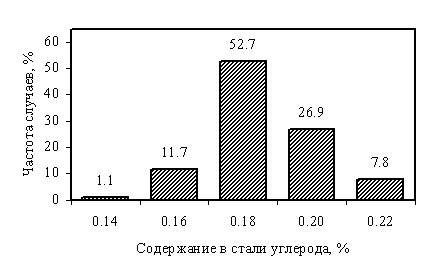

Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали углерода Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали марганца

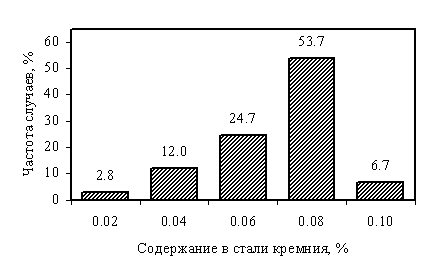

Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали кремния

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (94 партии)

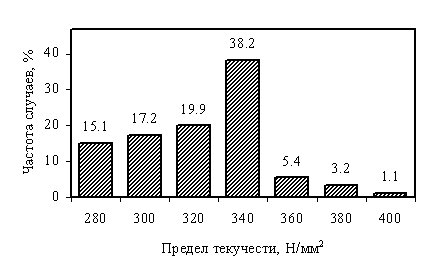

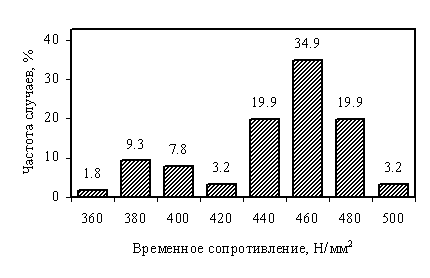

Предел текучести катанки из стали марки Ст3пс (переводняки) по ASTM 510 Временное сопротивление катанки из стали марки Ст3пс (переводняки) по ASTM 510

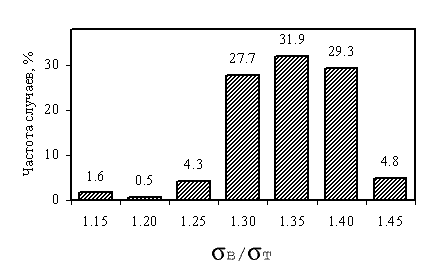

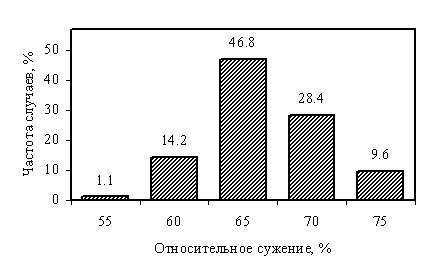

Значение отношения временного сопротивления к пределу текучести для катанки из стали марки Ст3пс (переводняки) по ASTM 510 Относительное сужение шейки для катанки из стали марки Ст3пс (переводняки) по ASTM 510

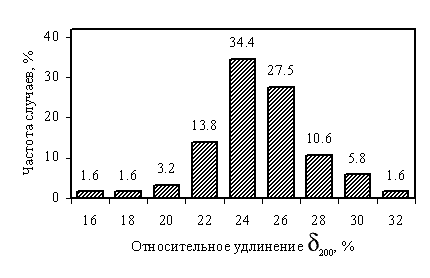

Относительное удлинение (на базе 200 мм) для катанки из стали марки Ст3пс (переводняки) по ASTM 510

Рис. 2. Механические свойства катанки для исследуемой выборки



Таблица 1

Характеристика механических свойств катанки в исследуемой выборке
  Предел текучести,
Н/мм2		 Временное сопротивление,
Н/мм2		 σв/σт Относительное сужение,
%		 Относительное удлинение δ200,
%
Количество испытаний 185 282 185 282 189
Интервал существования для надежности ±1.96σ 270 ÷ 380 380 ÷ 515 1.24 ÷ 1.46 58 ÷ 76 18 ÷ 32
Интервал существования для надежности ±3σ 230 ÷ 420 335 ÷ 560 1.18 ÷ 1.52 52 ÷ 82 14 ÷ 36



Разбиение горбов

Левый горб

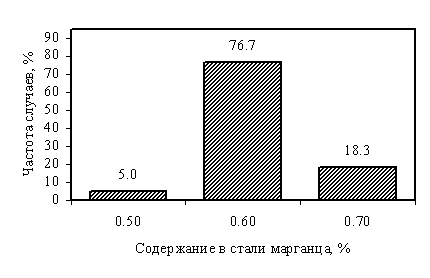

Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали углерода Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали марганца

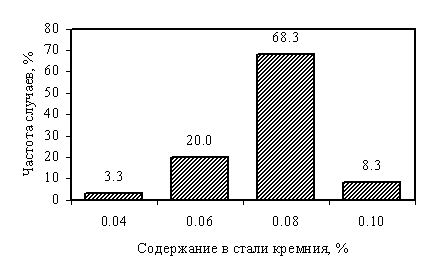

Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали кремния Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (20 партий)

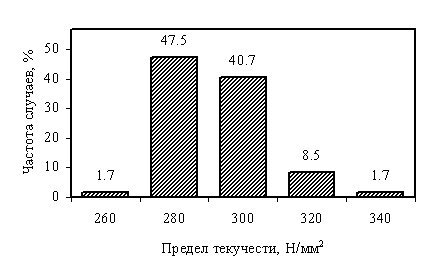

Предел текучести катанки из стали марки Ст3пс (переводняки) по ASTM 510 Временное сопротивление катанки из стали марки Ст3пс (переводняки) по ASTM 510

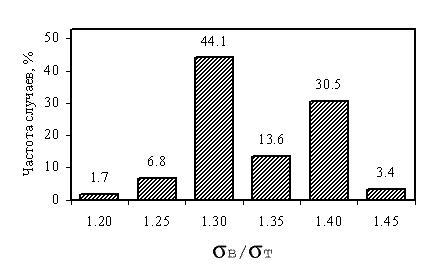

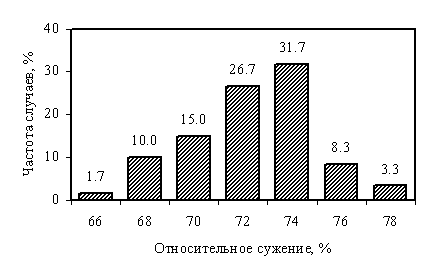

Значение отношения временного сопротивления к пределу текучести для катанки из стали марки Ст3пс (переводняки) по ASTM 510 Относительное сужение шейки для катанки из стали марки Ст3пс (переводняки) по ASTM 510

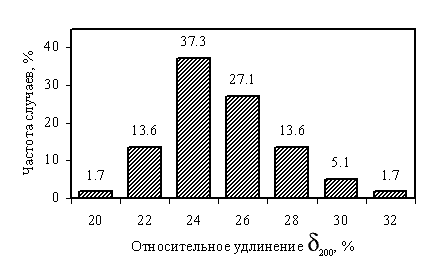

Относительное удлинение (на базе 200 мм) для катанки из стали марки Ст3пс (переводняки) по ASTM 510 Рис. 2. Механические свойства катанки для исследуемой выборки



Таблица 1

Характеристика механических свойств катанки в исследуемой выборке
  Предел текучести,
Н/мм2		 Временное сопротивление,
Н/мм2		 σв/σт Относительное сужение,
%		 Относительное удлинение δ200,
%
Количество испытаний 58 60 59 58 59
Интервал существования для надежности ±1.96σ 260 ÷ 320 355 ÷ 425 1.22 ÷ 1.46 66 ÷ 78 20 ÷ 30
Интервал существования для надежности ±3σ 235 ÷ 345 325 ÷ 455 1.12 ÷ 1.56 60 ÷ 82 14 ÷ 34



Правый горб

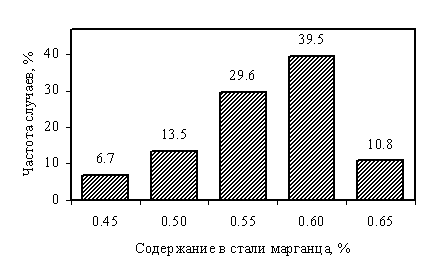

Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали углерода Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали марганца
Выборка для катанки из стали марки Ст3пс (переводняки) по ASTM 510. Содержание в стали кремния Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (74 партии)

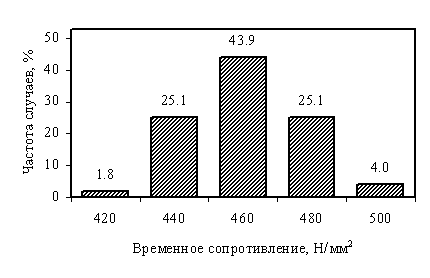

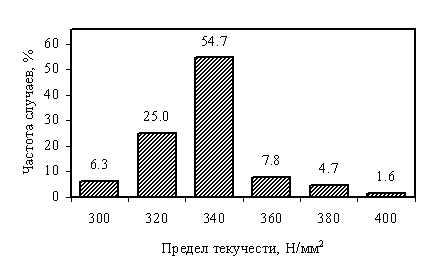

Предел текучести катанки из стали марки Ст3пс (переводняки) по ASTM 510 Временное сопротивление катанки из стали марки Ст3пс (переводняки) по ASTM 510

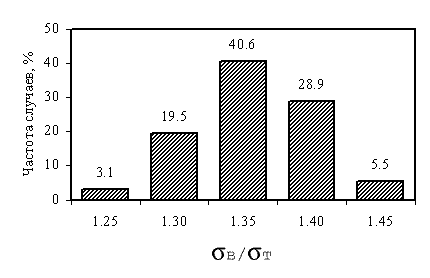

Значение отношения временного сопротивления к пределу текучести для катанки из стали марки Ст3пс (переводняки) по ASTM 510 Относительное сужение шейки для катанки из стали марки Ст3пс (переводняки) по ASTM 510

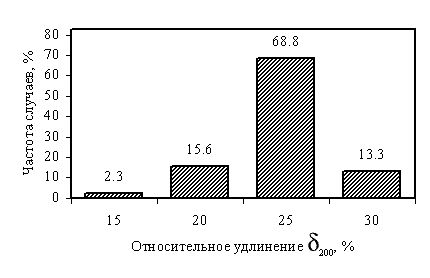

Относительное удлинение (на базе 200 мм) для катанки из стали марки Ст3пс (переводняки) по ASTM 510 Рис. 2. Механические свойства катанки для исследуемой выборки



Таблица 1

Характеристика механических свойств катанки в исследуемой выборке
  Предел текучести,
Н/мм2		 Временное сопротивление,
Н/мм2		 σв/σт Относительное сужение,
%		 Относительное удлинение δ200,
%
Количество испытаний 126 223 126 223 129
Интервал существования для надежности ±1.96σ 300 ÷ 375 425 ÷ 495 1.26 ÷ 1.46 58 ÷ 72 18 ÷ 32
Интервал существования для надежности ±3σ 275 ÷ 400 405 ÷ 520 1.18 ÷ 1.52 54 ÷ 78 12 ÷ 36



См. проект "Анализ свойств по нормализованным выборкам"
