Переход на главную страницу сайта “Термист” Термист
Термомеханическое упрочнение арматурного проката
технология, средства, разработка
Главная О сайте Стандарты Технология Устройства
Лаборатория Библиотека Глоссарий Желтые страницы Обратная связь

Механические свойства катанки из стали марки Ст1кп

*** Внимание!!! Черновик!!! ***

<<< Все выборки для проволочных станов <<<

Катанка из стали марки Ст1кп по ГОСТ 380 переведенная и прокатанная по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.

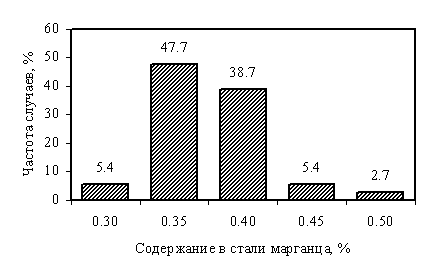

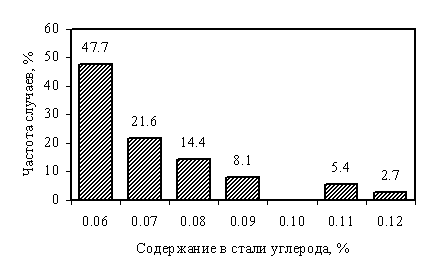

Выборка для катанки из стали марки Ст1кп (переводняки) по ASTM 510. Содержание в стали углерода Выборка для катанки из стали марки Ст1кп (переводняки) по ASTM 510. Содержание в стали марганца

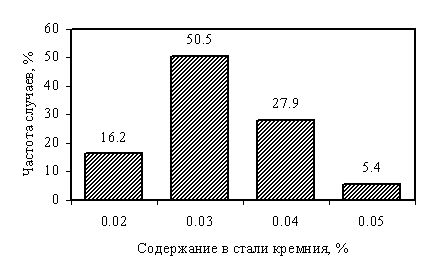

Выборка для катанки из стали марки Ст1кп (переводняки) по ASTM 510. Содержание в стали кремния

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (37 партий)

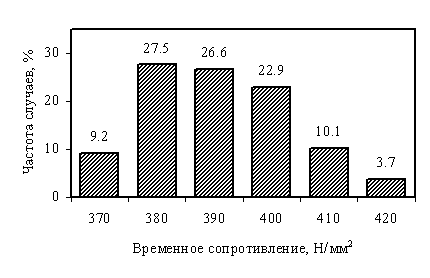

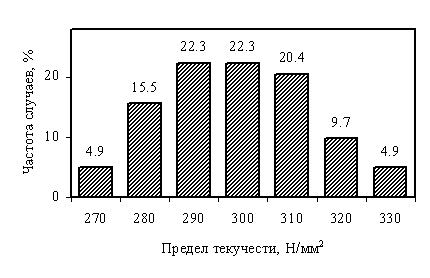

Предел текучести катанки из стали марки Ст1кп (переводняки) по ASTM 510 Временное сопротивление катанки из стали марки Ст1кп (переводняки) по ASTM 510

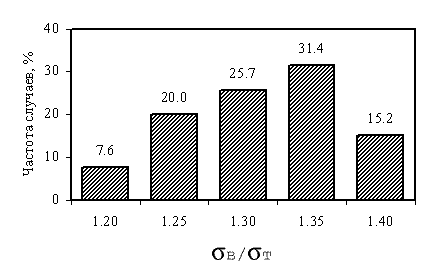

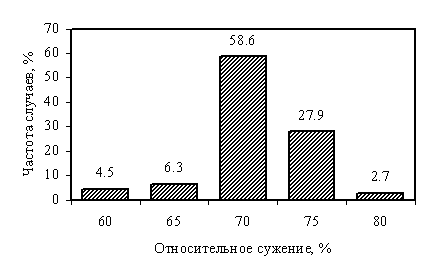

Значение отношения временного сопротивления к пределу текучести для катанки из стали марки Ст1кп (переводняки) по ASTM 510 Относительное сужение шейки для катанки из стали марки Ст1кп (переводняки) по ASTM 510

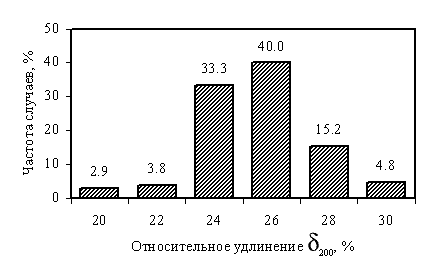

Относительное удлинение (на базе 200 мм) для катанки из стали марки Ст1кп (переводняки) по ASTM 510

Рис. 2. Механические свойства катанки для исследуемой выборки



Таблица 1

Характеристика механических свойств катанки в исследуемой выборке
  Предел текучести,
Н/мм2		 Временное сопротивление,
Н/мм2		 σв/σт Относительное сужение,
%		 Относительное удлинение δ200,
%
Количество испытаний 105 109 105 110 102
Интервал существования для надежности ±1.96σ 265 ÷ 330 365 ÷ 420 1.18 ÷ 1.44 64 ÷ 78 22 ÷ 30
Интервал существования для надежности ±3σ 240 ÷ 360 345 ÷ 440 1.08 ÷ 1.54 58 ÷ 84 18 ÷ 32



См. проект "Анализ свойств по нормализованным выборкам"

К началу страницы

Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката

Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"

Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
