Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1015пс по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
См. также выборку для исходной марки стали SAE 1015
 |
 |
 |

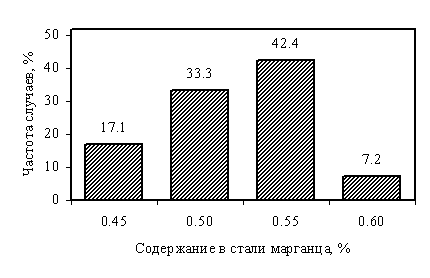

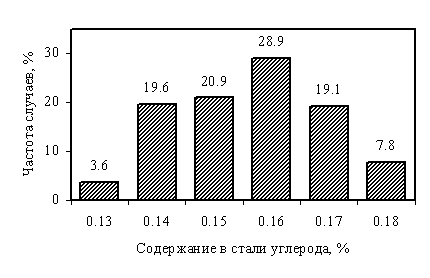

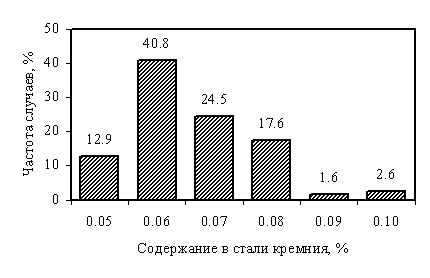

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (129 партий) |
 |
 |
 |
 |
 |

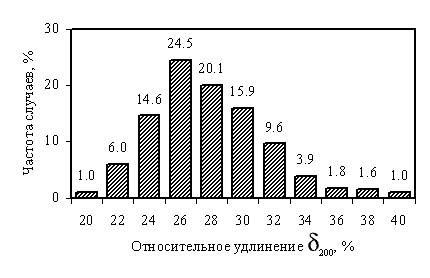

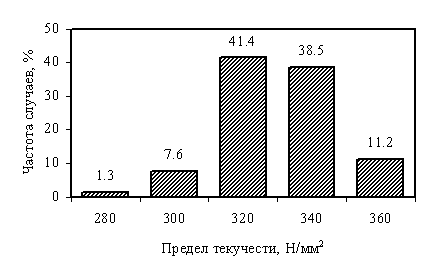

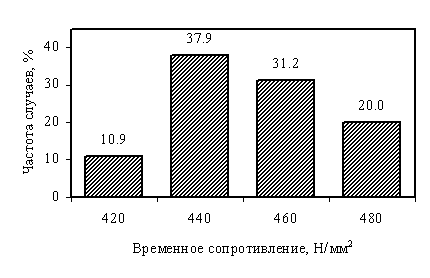

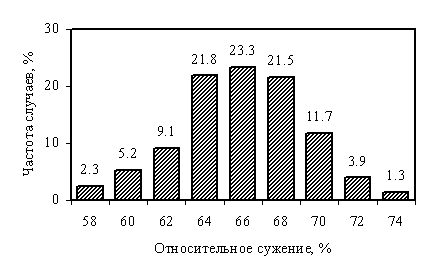

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 382 | 387 | 377 | 387 | 374 |
| Интервал существования для надежности ±1.96σ | 300 ÷ 365 | 415 ÷ 490 | 1.28 ÷ 1.46 | 58 ÷ 72 | 20 ÷ 34 |
| Интервал существования для надежности ±3σ | 275 ÷ 385 | 385 ÷ 515 | 1.22 ÷ 1.50 | 54 ÷ 78 | 16 ÷ 40 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
