Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1006псЮ по ASTM 510 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
См. также:
SAE 1006;
SAE 1006спЮ.
 |
 |
 |

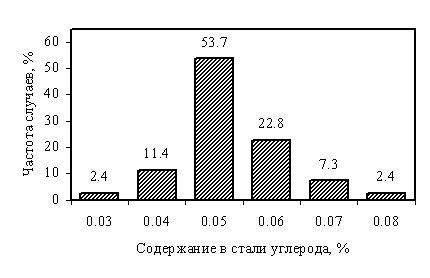

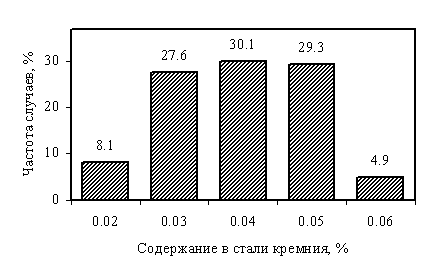

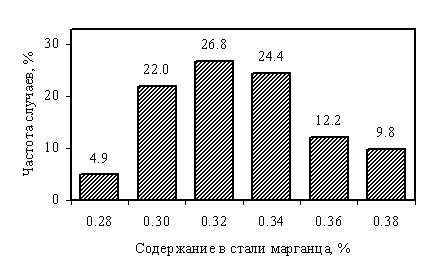

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (41 партия) |
 |
 |
 |
 |
 |

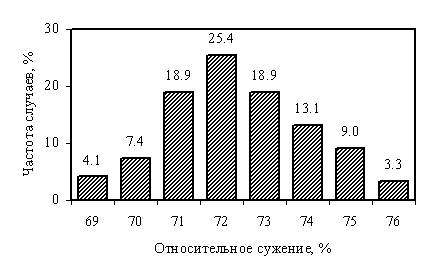

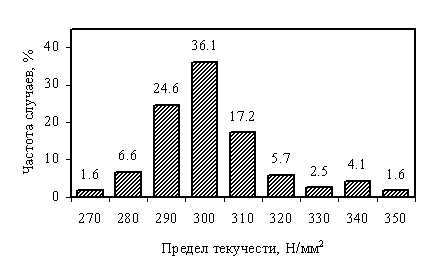

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 120 | 121 | 123 | 123 | 122 |
| Интервал существования для надежности ±1.96σ | 270 ÷ 330 | 360 ÷ 405 | 1.16 ÷ 1.38 | 68 ÷ 76 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 250 ÷ 355 | 345 ÷ 425 | 1.08 ÷ 1.44 | 66 ÷ 80 | 20 ÷ 30 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
