Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки 75 по ДСТУ 3683 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 года.
 |
 |
 |

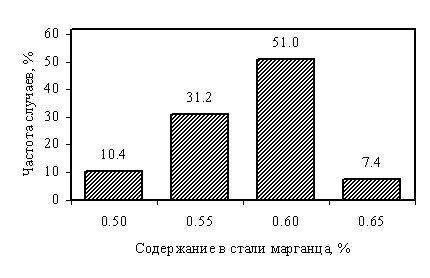

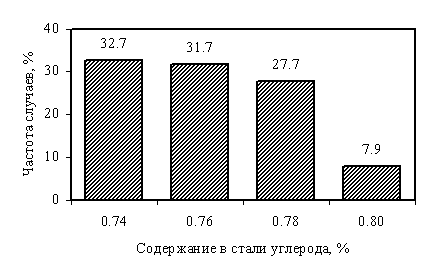

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (67 партий) |
 |
 |
 |

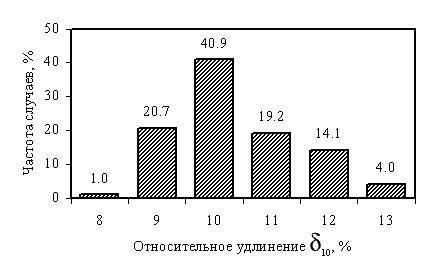

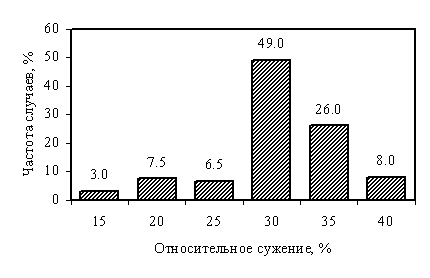

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Временное сопротивление, Н/мм2 |
Относительное сужение, % |
Относительное удлинение δ10, % |
|
| Количество испытаний | 201 | 199 | 198 |
| Интервал существования для надежности ±1.96σ | 1035 ÷ 1190 | 20 ÷ 42 | 8 ÷ 14 |
| Интервал существования для надежности ±3σ | 980 ÷ 1245 | 12 ÷ 50 | 6 ÷ 14 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
