Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Арматурный прокат класса А240С по ДСТУ 3760 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 года.
 |
 |
 |

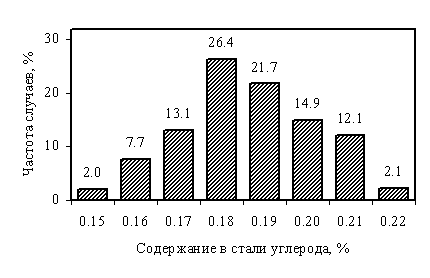

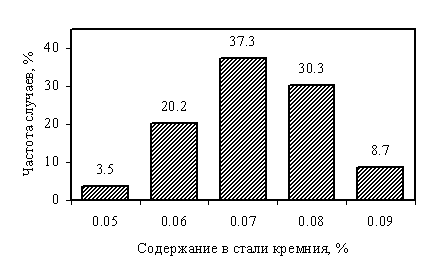

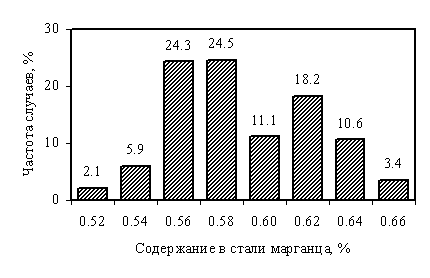

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (1 204 партии) |
 |
 |
 |
 |
|

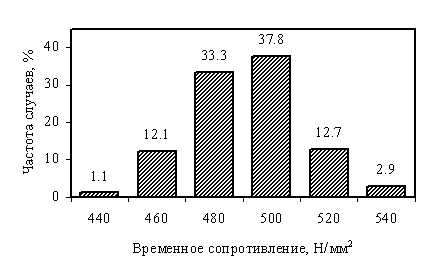

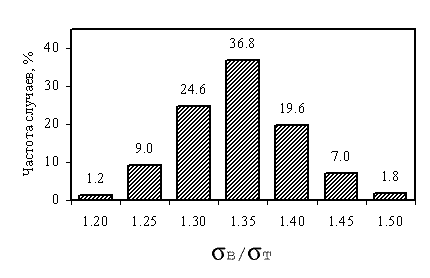

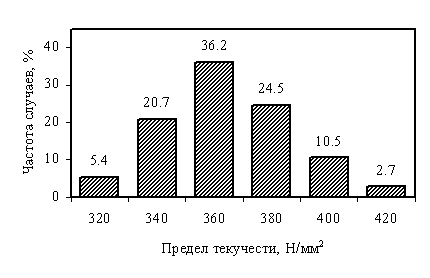

Рис. 2. Механические свойства арматурного проката для исследуемой выборки |
|
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное удлинение δ5, % |
|
| Количество испытаний | 2 419 | 2 411 | 2 410 | 2 414 |
| Интервал существования для надежности ±1.96σ | 320 ÷ 410 | 450 ÷ 530 | 1.22 ÷ 1.46 | 26 ÷ 40 |
| Интервал существования для надежности ±3σ | 290 ÷ 440 | 430 ÷ 555 | 1.16 ÷ 1.54 | 22 ÷ 44 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
