Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки 35сп по ДСТУ 3684 производства проволочной линии мелкосортно-проволочного стана 250/150-6 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 года.
 |
 |
 |

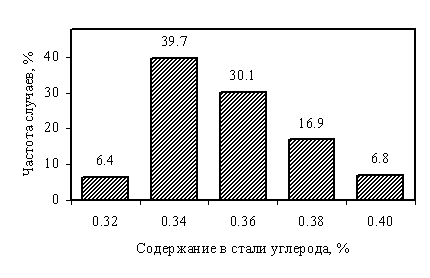

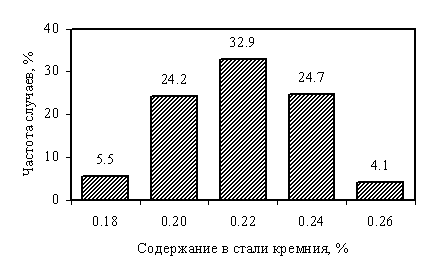

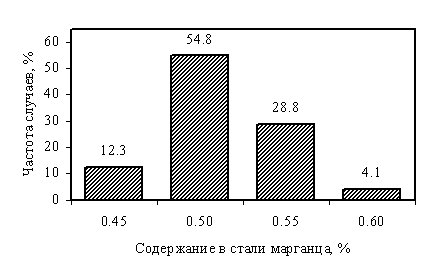

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (110 партий) |
 |
 |
|

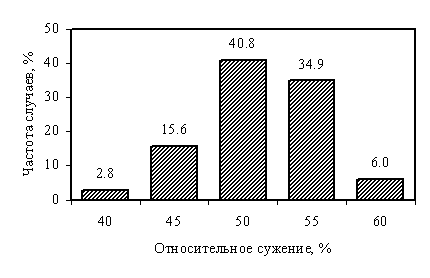

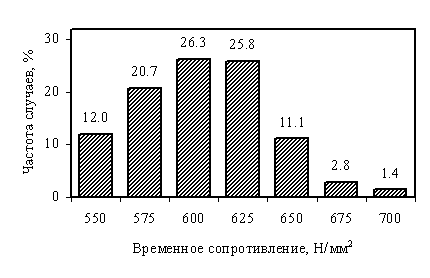

Рис. 2. Механические свойства катанки для исследуемой выборки |
|
| Временное сопротивление, Н/мм2 |
Относительное сужение, % |
|
| Количество испытаний | 219 | 216 |
| Интервал существования для надежности ±1.96σ | 530 ÷ 675 | 42 ÷ 60 |
| Интервал существования для надежности ±3σ | 480 ÷ 725 | 36 ÷ 66 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
