Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1006 по ASTM 510, переведенная и прокатанная по ГОСТ 30136 производства непрерывного проволочного стана 250-3 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
 |
 |
 |

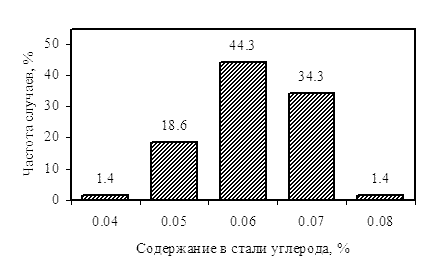

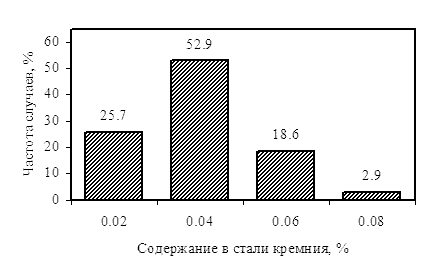

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (70 партий) |
 |
 |
|

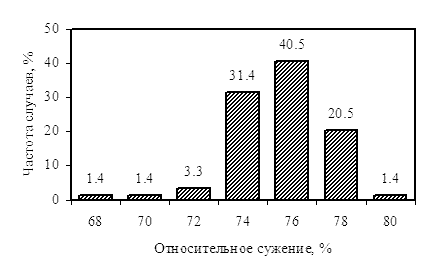

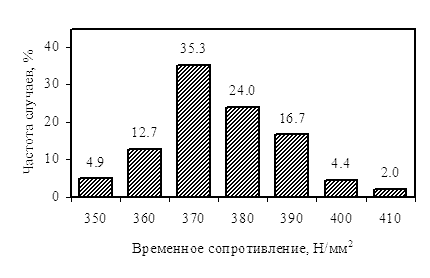

Рис. 2. Механические свойства катанки для исследуемой выборки |
|
| Временное сопротивление, Н/мм2 |
Относительное сужение, % |
|
| Количество испытаний | 204 | 203 |
| Интервал существования для надежности ±1.96σ | 350 ÷ 405 | 72 ÷ 80 |
| Интервал существования для надежности ±3σ | 330 ÷ 420 | 68 ÷ 82 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
