Переход на главную страницу сайта “Термист” Термист
Термомеханическое упрочнение арматурного проката
технология, средства, разработка
Главная О сайте Стандарты Технология Устройства
Лаборатория Библиотека Глоссарий Желтые страницы Обратная связь

Механические свойства катанки из стали марки SAE 1006

*** Внимание!!! Черновик!!! ***

<<< Все выборки для проволочных станов <<<

Катанка из стали марки SAE 1006 по ASTM 510, переведенная и прокатанная по ГОСТ 30136 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 года.

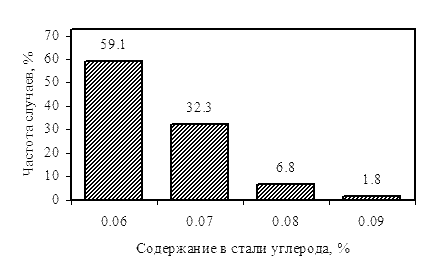

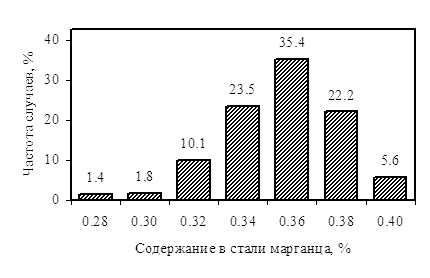

Выборка для катанки из стали марки SAE 1006 (переведенка с ASTM 510 в ГОСТ 30136). Содержание в стали углерода Выборка для катанки из стали марки SAE 1006 (переведенка с ASTM 510 в ГОСТ 30136). Содержание в стали марганца

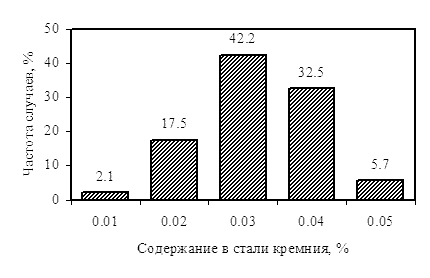

Выборка для катанки из стали марки SAE 1006 (переведенка с ASTM 510 в ГОСТ 30136). Содержание в стали кремния

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (283 партии)

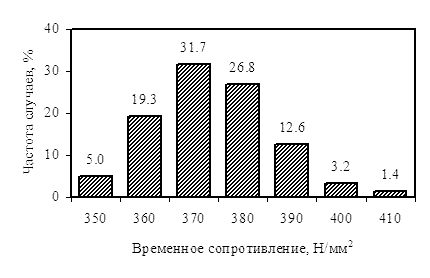

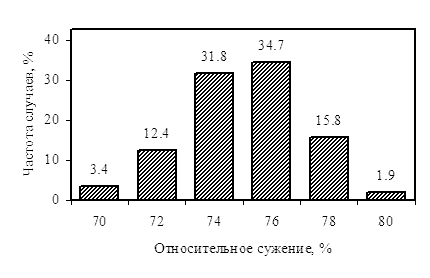

Временное сопротивление катанки из стали марки SAE 1006 (переведенка с ASTM 510 в ГОСТ 30136) Относительное сужение шейки для катанки из стали марки SAE 1006 (переведенка с ASTM 510 в ГОСТ 30136)

Рис. 2. Механические свойства катанки для исследуемой выборки



Таблица 1

Характеристика механических свойств катанки в исследуемой выборке
  Временное сопротивление,
Н/мм2		 Относительное сужение,
%
Количество испытаний 841 847
Интервал существования для надежности ±1.96σ 345 ÷ 400 70 ÷ 80
Интервал существования для надежности ±3σ 330 ÷ 415 66 ÷ 82



См. проект "Анализ свойств по нормализованным выборкам"

К началу страницы

Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката

Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"

Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
