Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки 1008 по СОУ 140-236 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 годы и первую половину 2010 года.
 |
 |
 |

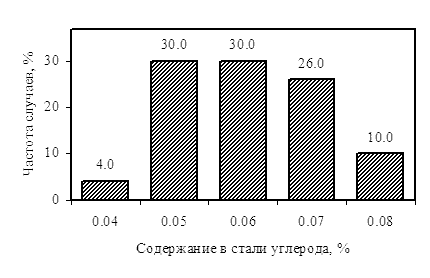

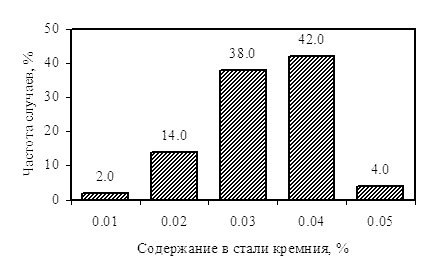

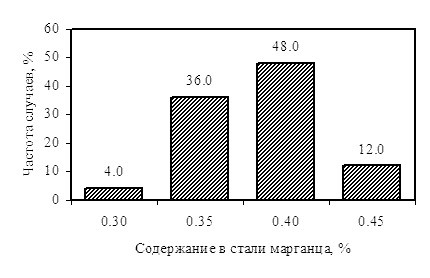

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (50 партий) |
 |
 |
|

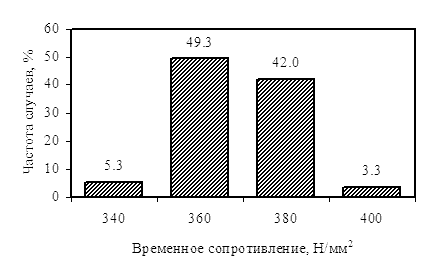

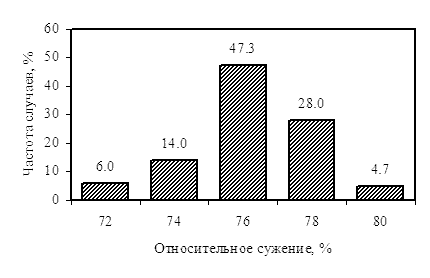

Рис. 2. Механические свойства катанки для исследуемой выборки |
|
| Временное сопротивление, Н/мм2 |
Относительное сужение, % |
|
| Количество испытаний | 149 | 150 |
| Интервал существования для надежности ±1.96σ | 340 ÷ 395 | 72 ÷ 80 |
| Интервал существования для надежности ±3σ | 325 ÷ 415 | 68 ÷ 82 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
