Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки Ст0М по ГОСТ 380 переведенная и прокатанная по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
 |
 |
 |

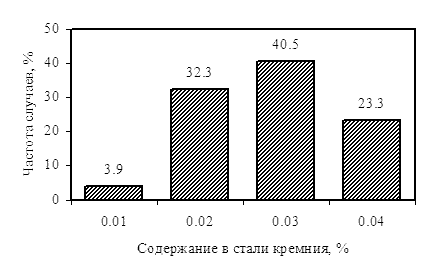

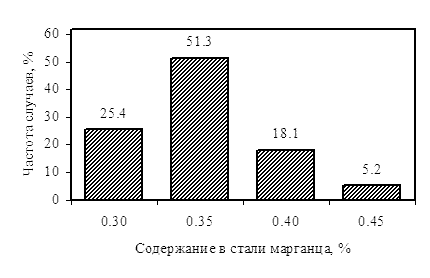

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (77 партий) |
 |
 |
 |
 |
 |

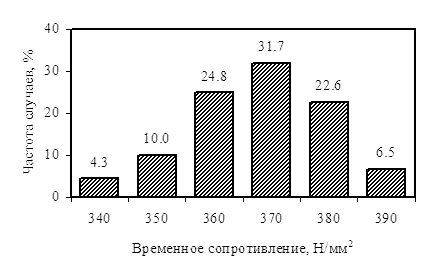

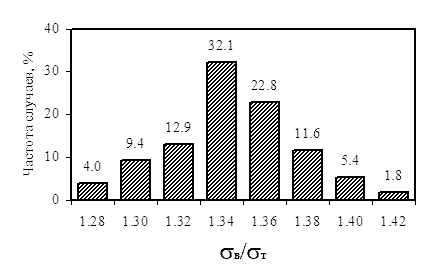

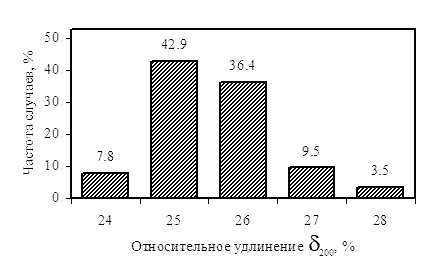

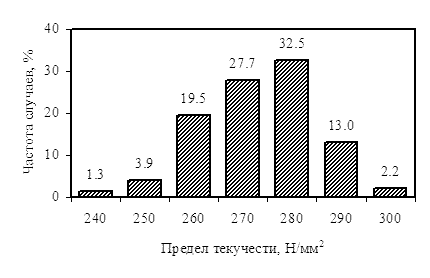

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 230 | 232 | 226 | 230 | 231 |
| Интервал существования для надежности ±1.96σ | 250 ÷ 300 | 340 ÷ 395 | 1.28 ÷ 1.42 | 72 ÷ 80 | 22 ÷ 28 |
| Интервал существования для надежности ±3σ | 230 ÷ 315 | 325 ÷ 415 | 1.22 ÷ 1.46 | 70 ÷ 82 | 22 ÷ 30 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
