Термомеханическое упрочнение арматурного проката
технология, средства, разработка
|
|
Термист Термомеханическое упрочнение арматурного проката технология, средства, разработка |
| Главная | О сайте | Стандарты | Технология | Устройства |
| Лаборатория | Библиотека | Глоссарий | Желтые страницы | Обратная связь |
<<< Все выборки для проволочных станов <<<
Катанка из стали марки SAE 1008спЮ по ASTM 510 производства непрерывного проволочного стана 150-1 предприятия "АрселорМиттал Кривой Рог". По данным за 2007 - 2009 и первую половину 2010 годы.
См. также выборки:
SAE 1008
SAE 1008Ю
 |
 |
 |

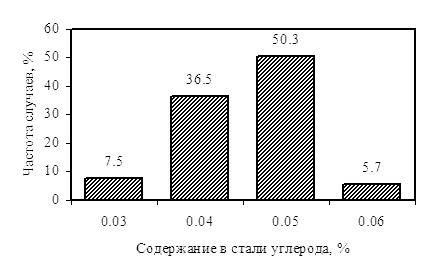

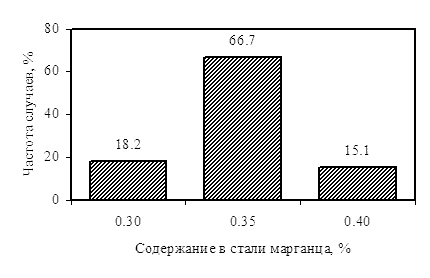

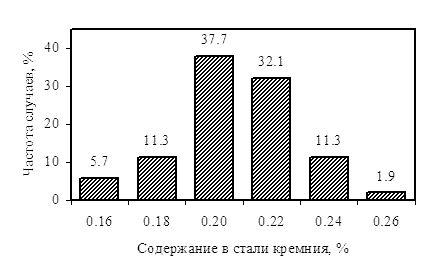

Рис. 1. Содержание основных элементов (углерод, марганец, кремний) в исследуемой выборке (53 партии) |
 |
 |
 |
 |
 |

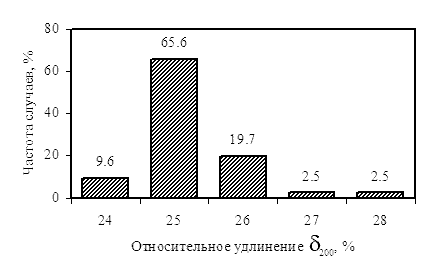

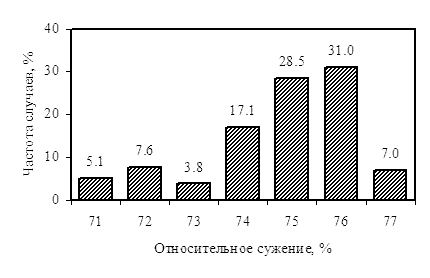

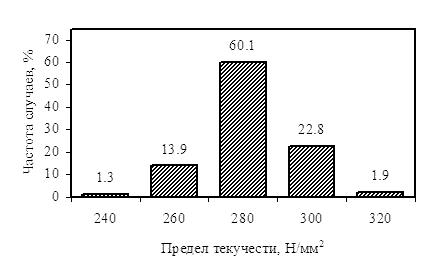

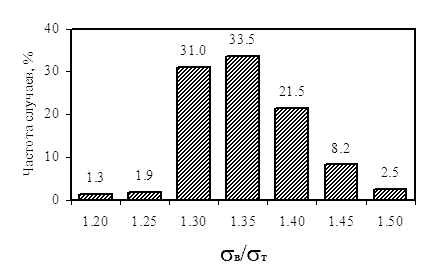

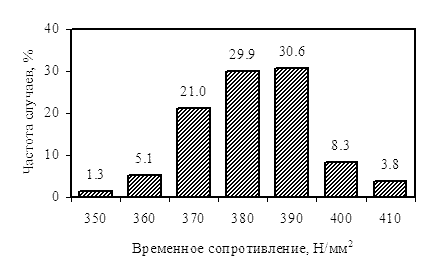

Рис. 2. Механические свойства катанки для исследуемой выборки |
| Предел текучести, Н/мм2 |
Временное сопротивление, Н/мм2 |
σв/σт | Относительное сужение, % |
Относительное удлинение δ200, % |
|
| Количество испытаний | 155 | 157 | 158 | 158 | 152 |
| Интервал существования для надежности ±1.96σ | 255 ÷ 310 | 355 ÷ 410 | 1.24 ÷ 1.48 | 70 ÷ 78 | 24 ÷ 28 |
| Интервал существования для надежности ±3σ | 235 ÷ 325 | 340 ÷ 425 | 1.14 ÷ 1.56 | 68 ÷ 82 | 22 ÷ 28 |
См. проект "Анализ свойств по нормализованным выборкам"
Web-сайт “Термист” (termist.com)
Термомеханическое упрочнение арматурного проката
Отсутствие ссылки на использованный материал является нарушением заповеди "Не укради"
Редактор сайта: Гунькин И.А. (termist.com@gmail.com)
